三、特殊工况解决方案
- 腐蚀性介质：
- 阀体内衬聚四氟乙烯（PTFE），或蝶板喷涂陶瓷层，耐酸碱腐蚀1026。
- 消防系统：
- 搭配电动执行器+信号反馈模块，实时传输阀门启闭状态，满足消防自动化要求20。
- 安装受限管道：
- 选用蜗轮沟槽蝶阀（D381X型），卡箍连接快速安装，维护时无需拆卸整段管道15。
四、维护与故障预防
- 润滑管理：蜗轮箱每2个月补注高温锂基脂，防止齿轮干磨卡滞315。
- 密封失效预警：若手柄操作力矩突增，可能提示阀座老化或蝶板偏移，需及时检修621。
- 安装禁忌：阀体严禁倒置！蜗轮箱高于阀体易导致润滑脂流失3。
行业趋势：三偏心硬密封蝶阀正逐步取代传统型号，其"零摩擦"设计使寿命突破10万次启闭1124。用户选型时可优先考量兼容性更强的三偏心结构。
通过剖析蜗轮蝶阀的技术内核与场景化应用，企业可显著降低采购失误率。在追求系统高效运行的今天，匹配工况的阀门选型即是成本控制的第一道防线。
一、核心结构：蜗轮传动的技术优势
蜗轮蝶阀的核心在于蜗轮减速机构，其通过90°回转驱动蝶板启闭，实现流体的精准调控。与普通手柄蝶阀相比，蜗轮箱赋予阀门两大核心优势：
- 自锁功能：蜗轮蜗杆的机械特性可固定蝶板于任意角度，避免介质冲击导致的意外位移815。
- 扭矩放大效应：蜗轮机构将手动操作力降低70%，尤其适合大口径管道（如DN1600以上阀门）116。
蝶板采用双偏心设计（阀杆偏离密封面与管道中心线），关闭时形成"越压越紧"的密封效果，显著提升耐用性15。
二、型号对比：对夹式、法兰式、硬密封如何选型？

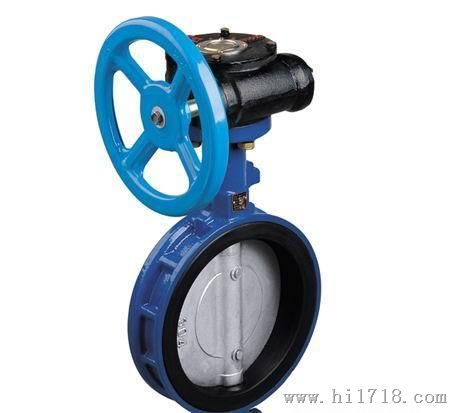

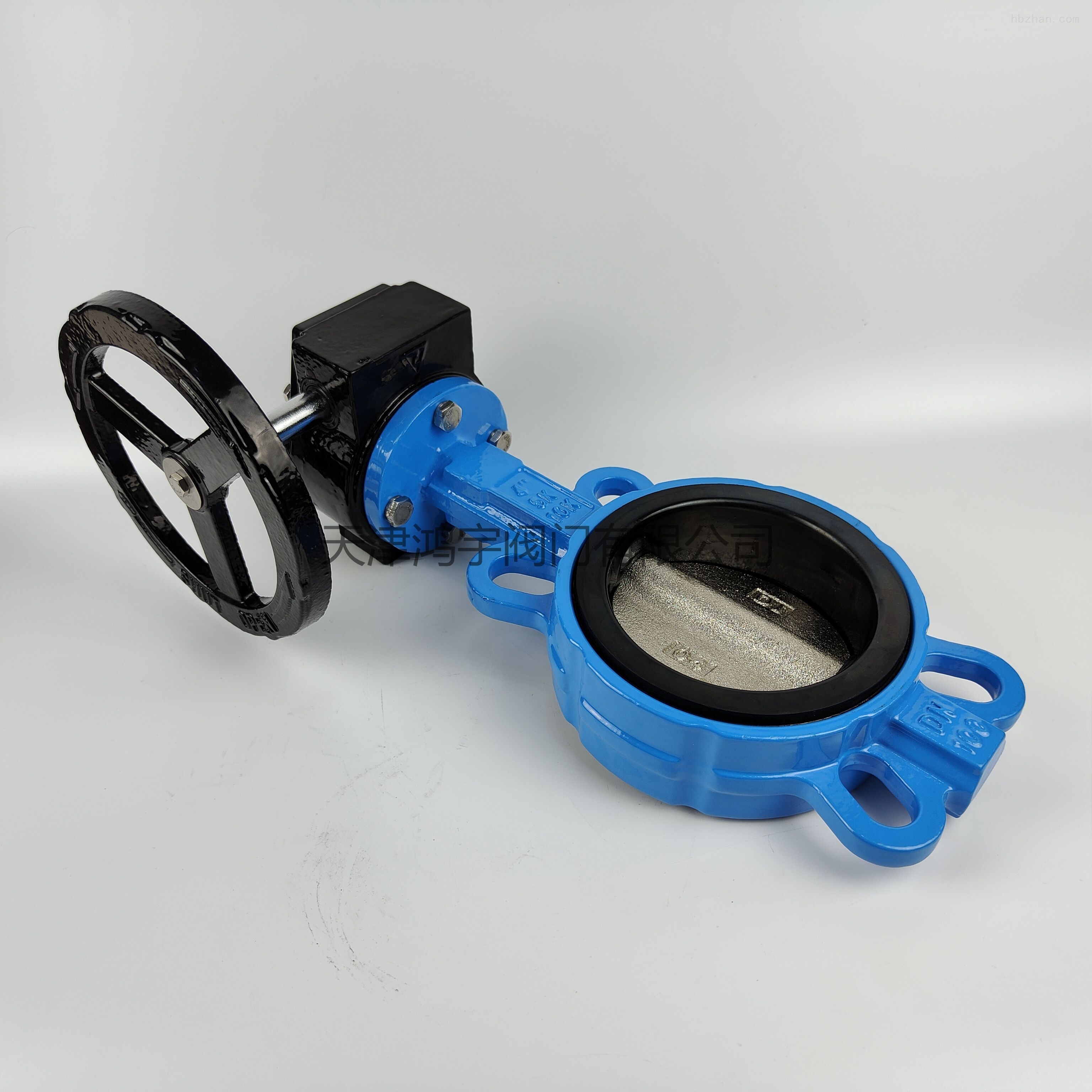

1. 对夹式蜗轮蝶阀（如D371X型）
- 特点：阀体夹于管道法兰间，重量轻、成本低，安装空间小916。
- 适用场景：常温低压管路（≤1.6MPa），如给排水、空调系统。需注意：长期高压工况可能因螺栓疲劳导致泄漏4。

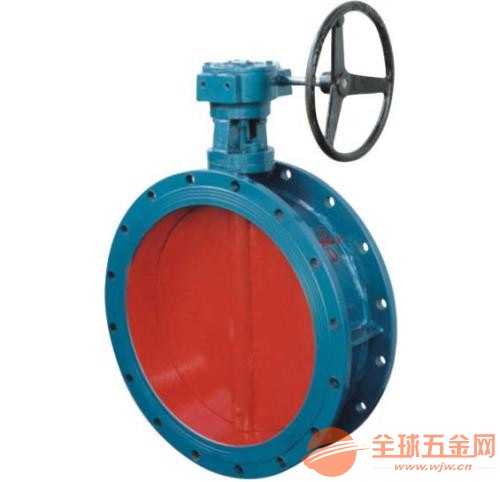

2. 法兰式蜗轮蝶阀（如D341X型）
- 优势：阀体自带法兰，螺栓受力均匀，耐压性更强（可达2.5MPa）423。
- 典型应用：石油、燃气管道及双向密封要求严格的场合424。
3. 硬密封蜗轮蝶阀（如D373H型）
- 技术升级：密封面采用不锈钢+金属层叠片或陶瓷涂层，耐温达425℃，抗颗粒磨损210。
- 关键场景：高温烟气（电厂脱硫）、含固体颗粒介质（矿浆输送）310。
选型误区警示：软密封（橡胶阀座）虽密封性好，但丁腈橡胶耐温限90℃，氟橡胶仅200℃5。超温工况必须选硬密封！
蜗轮蝶阀工作原理与选型指南：对夹式、法兰式、硬密封型号全解析
蜗轮蝶阀作为工业管道系统的关键控制元件，凭借其结构紧凑和高效密封的特性，已成为水处理、能源输送及化工领域的优选设备。本文将深入解析蜗轮蝶阀的工作原理，并针对对夹式、法兰式、硬密封等主流型号提供实用选型建议，帮助用户精准匹配工况需求。
